NUEVO TAMAÑO DE 7/8" DISPONIBLE AHORA.

Shuriken

Empalmes empernados simples

Presentamos un sistemas revolucionario —y sencillísimo— para hacer empalmes de HSS empernados en el campo. No se requieren complicados sujetadores de un lado ni tampoco soldar en el campo. Con Shuriken, todo lo que se requiere es una rápida instalación en el taller y pernos A325 o A490 estándar en el campo.

¿Cómo funciona Shuriken?

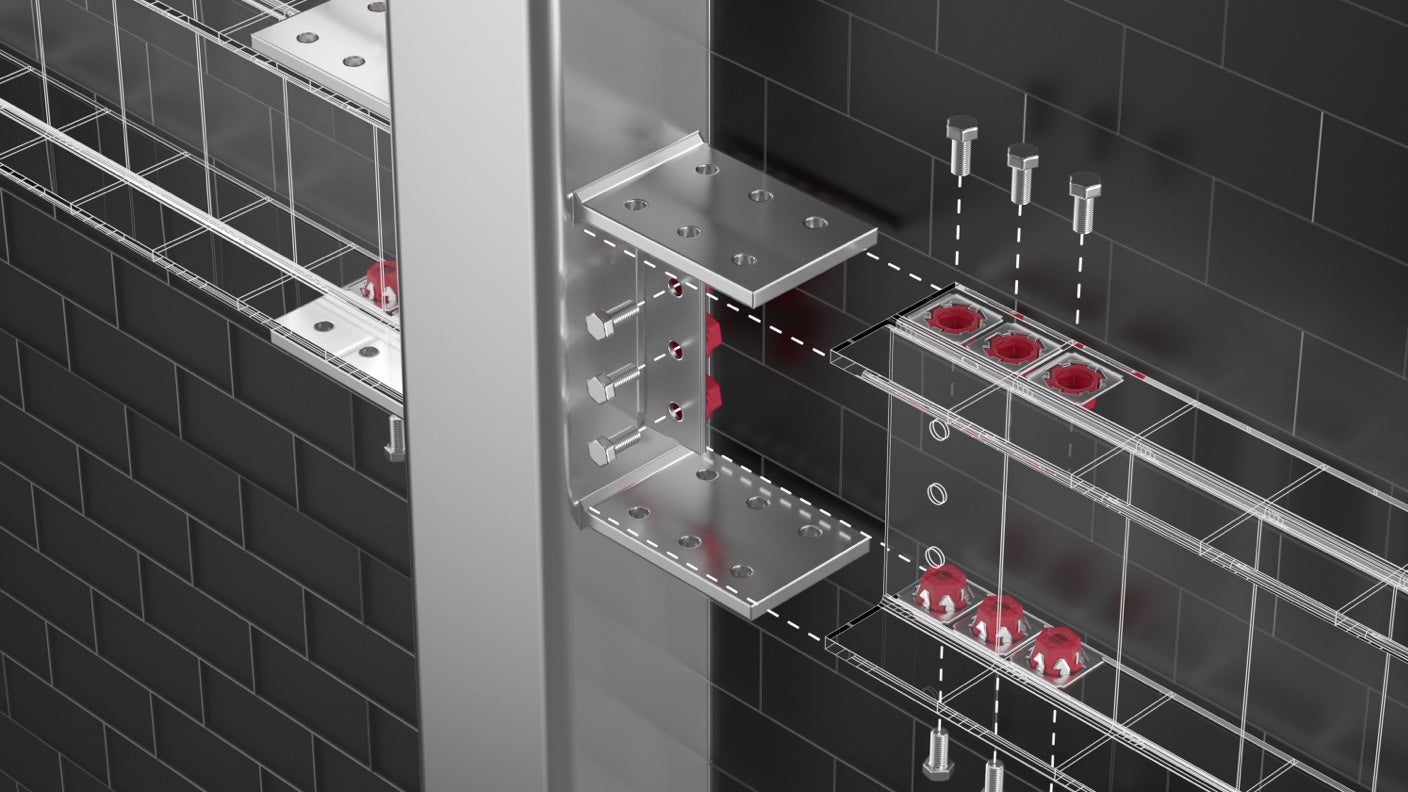

Shuriken es una llave desechable que sujeta una tuerca en posición en el interior de un miembro de la HSS, permitiendo la instalación y el apriete de los pernos en el campo desde afuera. Shuriken es lo suficientemente robusto como para resistir el torque de la instalación de pernos pretensados y lo suficientemente flexible como para preservar las tolerancias de la construcción. Solo debe montar Shuriken en el taller, y luego empernar en el campo. Es así de fácil.

Ver el video
  1. La tapa de polímero de alta resistencia sujeta la tuerca e impide su rotación.
  2. Las lengüetas flexibles evitan que la tapa rote a la vez que permiten un movimiento lateral, preservando las tolerancias de la instalación.
  3. El anillo de acero transfiere el torque a la placa de sustrato por medio de la soldadura por puntos.

¿Por qué Shuriken?

Eficiencia
Shuriken hace que sea más fácil usar HSS fuertes y eficientes en aplicaciones estructurales.
Velocidad
Omita las conexiones temporales y las soldaduras en el campo que hacen perder tiempo para hacer conexiones rápidamente.
Costo
Ahorre dinero haciendo empalmes con Shuriken en lugar de usar costosos conectores de un solo lado.

UPDATED TO NEW CONTENT

Llegó el momento de adoptar las secciones HSS.

Las HSS siempre han ofrecido elevadas relaciones de resistencia a peso, una excepcional resistencia a la torsión y un aspecto estéticamente agradable, pero la complicación de sus conexiones pueden alejar a los constructores y diseñadores. Con Shuriken, las conexiones son tan limpias y eficientes como las HSS mismas.

En años recientes, el aumento del límite elástico y la introducción de especificaciones de materiales ASTM A1085 han hecho que las HSS sean más eficientes y económicas que nunca antes. Pero sin una manera de hacer conexiones de HSS eficientes, dichas ventajas debían sopesarse frente a la mayor cantidad de mano de obra y los mayores costos que se agregan con las soldaduras en el campo y los sujetadores de un solo lado.

Empalme Shuriken

Shuriken resuelve este problema, reduciendo de manera drástica el tiempo, esfuerzo y gasto necesarios para lograr empalmes limpios de HSS. Con Shuriken, los constructores pueden desbloquear las posibilidades estructurales plenas de las HSS sin perder ahorros de eficiencia en soluciones de conexión que cuestan más o requieren más mano de obra.

Juntas, las HSS y Shuriken tienen el potencial de abrir nuevas posibilidades en la construcción de acero estructural. Y todas las HSS de Atlas Tube — desde nuestros tubos más pequeños hasta nuestros tamaños Jumbo más grandes — se laminan aquí en América del Norte, de modo que puede contar con la alta calidad y los plazos de entrega rápidos que usted espera del acero nacional.

Obtenga más información sobre HSS

Preguntas frecuentes sobre Shuriken

¿Cómo se compara Shuriken con los conectores de un solo lado?

Shuriken ofrece varias ventajas ante los conectores existentes de un solo lado:

  1. Mayor capacidad: Shuriken permite usar tanto pernos de grado A325 como de grado A490, que tienen mayor capacidad que la mayoría de los conectores de un solo lado. Con el próximo lanzamiento de Shuriken para pernos de mayor diámetro, las capacidades disponibles aumentarán incluso más.
  2. Menor costo: La simplicidad de Shuriken hace que sea menos costoso que conectores de un solo lado de tamaño similar, incluso cuando el costo de los herrajes está incluido. Y una mayor capacidad por pernos significa que se requieren menos sujetadores para una conexión dada, reduciendo aún más los costos de materiales y mano de obra.
  3. Capacidad de resistencia al deslizamiento: Shuriken permite la instalación de pernos para conexiones resistentes al deslizamiento en cumplimiento con las normas de Research Council on Structural Connections (RCSC).
  4. Orificios estándar, herramientas estándar: No se requieren herramientas especiales ni orificios de tamaño sobredimensionado.

¿Dónde puedo encontrar capacidades permitidas para conexiones empernadas hechas con Shuriken?

Directamente en su Manual de construcciones de acero. Shuriken no es un sujetador y no porta ninguna carga. En cambio, se trata de una llave desechable que permite que el perno haga todo el trabajo. Un perno apretado con Shuriken actúa igual que un perno apretado a la antigua.

¿Cuándo estarán disponibles tamaños más grandes?

Shuriken actualmente está disponible en tamaños de 3/4” y 7/8”. Están en desarrollo tamaños más grandes; se espera el lanzamiento de la versión de 1″ a fines de 2022.

¿Por qué no simplemente soldar por puntos una tuerca del lado inaccesible?

La soldadura por puntos de las tuercas se observa ocasionalmente en la práctica pero tiene tres desventajas fundamentales:

  1. El código exige precaución al soldar tuercas porque su tratamiento térmico las hace propensas al agrietamiento al quedar expuestas al calor del metal de soldadura.
  2. La soldadura por puntos de las tuercas sacrifica la tolerancia de construcción al bloquear las tuercas en posición, mientras que Shuriken permite que la tuerca se desplace lateralmente para aceptar pernos mal alineados.
  3. Las tuercas soldadas por puntos tal vez no pueden resistir el torque impuesto al pretensar los pernos.

¿Pueden hacer envíos internacionalmente?

¡Sí! Nos complace aceptar pedidos desde casi cualquier lugar del mundo. Comuníquese con nosotros antes de hacer el pedido para organizar el pago y el envío.

¿Está listo para usar las conexiones de HSS más simples que existen?

Si desea obtener más información sobre cómo Shuriken puede ayudarle a encontrar grandes eficiencias y abrir nuevas posibilidades en su próximo proyecto de construcción con acero, póngase en contacto con uno de nuestros ingenieros de acero.
